Que tipos de juntas são adequadas para flanges de juntas sobrepostas?

Ei! Como fornecedor de flanges de juntas sobrepostas, muitas vezes sou questionado sobre os tipos de juntas adequadas para flanges de juntas sobrepostas. Então, pensei em montar esta postagem no blog para compartilhar alguns insights sobre o assunto.

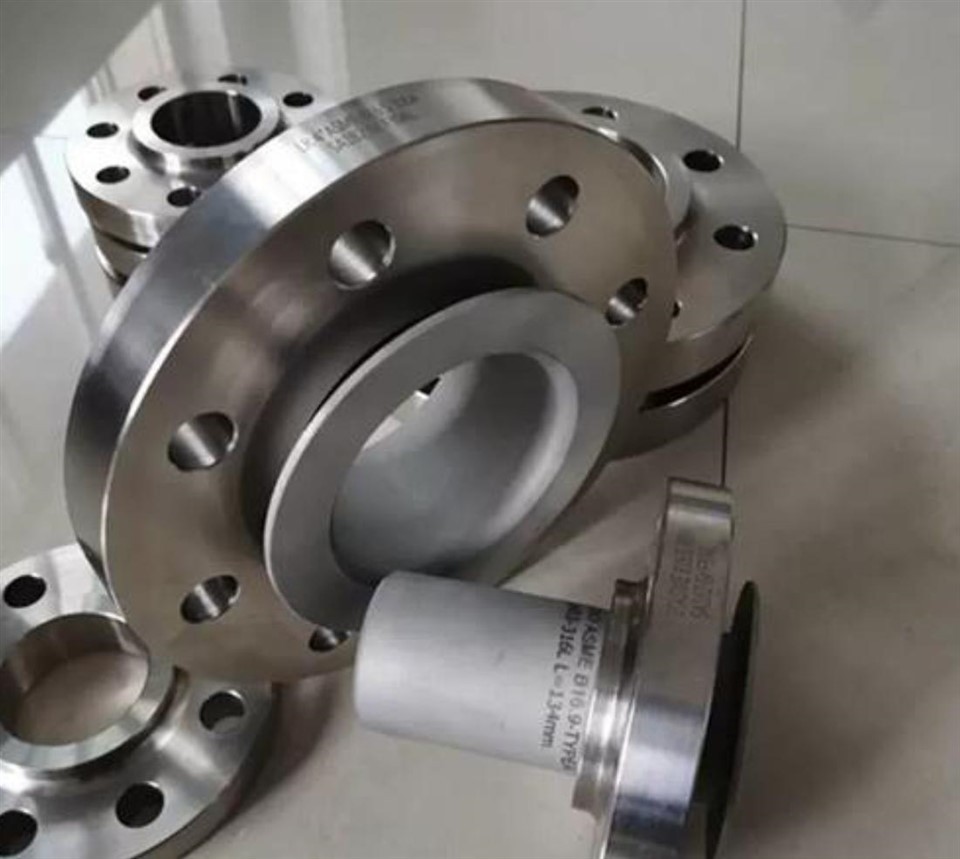

Primeiro, vamos examinar rapidamente o que são flanges de junta sobreposta. Os flanges de junta sobreposta são um tipo de flange que consiste em duas partes: uma ponta de extremidade e um flange solto. A extremidade da ponta é soldada ao tubo e o flange solto pode girar em torno da extremidade da ponta. Este design permite fácil alinhamento durante a instalação e é comumente usado em aplicações de baixa pressão onde pode ser necessária desmontagem frequente.

Agora, nas juntas. A junta correta é crucial para garantir uma vedação estanque entre os flanges da junta sobreposta. Aqui estão alguns dos tipos mais adequados de juntas para flanges de juntas sobrepostas:

1. Juntas de fibra comprimida sem amianto

Essas juntas são feitas de uma mistura de fibras sintéticas, enchimentos e ligantes. Eles são uma escolha popular porque são relativamente baratos e oferecem bom desempenho de vedação. As juntas de fibra comprimida sem amianto podem suportar uma ampla faixa de temperaturas e pressões, tornando-as adequadas para muitas aplicações de uso geral.

Eles são resistentes à água, óleo e alguns produtos químicos. No entanto, eles podem não ser a melhor opção para aplicações de alta temperatura ou alta pressão onde são necessárias juntas mais robustas. Por exemplo, em um sistema de tubulação à base de água com pressão baixa a moderada, juntas de fibra comprimida sem amianto podem fazer um ótimo trabalho.

2. Juntas de borracha

As juntas de borracha vêm em vários materiais, como neoprene, EPDM (monômero de etileno propileno dieno) e nitrila. Cada tipo de borracha possui propriedades únicas.

• Juntas de neoprene: O neoprene é resistente às intempéries, ao ozônio e a muitos produtos químicos. Possui boas propriedades mecânicas e pode suportar temperaturas moderadas. As juntas de neoprene são frequentemente usadas em aplicações externas ou em sistemas onde a exposição aos elementos é uma preocupação.
• Juntas EPDM: O EPDM possui excelente resistência à água, vapor e alguns ácidos e álcalis. Ele pode suportar uma ampla faixa de temperatura, de -40°F a 300°F (-40°C a 149°C). Isso torna as juntas de EPDM adequadas para uso em estações de tratamento de água, sistemas HVAC e outras aplicações onde há presença de água e vapor.
• Juntas de nitrilo: A borracha nitrílica é conhecida por sua excelente resistência a óleo e combustível. É comumente usado em aplicações automotivas e industriais onde é provável o contato com produtos à base de petróleo.

3. Juntas em espiral

As juntas em espiral são feitas enrolando uma tira de metal e um material de enchimento em um padrão espiral. A tira de metal proporciona resistência e resiliência, enquanto o material de enchimento proporciona propriedades de vedação.

Essas juntas são muito versáteis e podem suportar altas pressões e temperaturas. Eles são frequentemente usados ​​em aplicações críticas, como na indústria de petróleo e gás, usinas de energia e fábricas de processamento químico. O material de enchimento pode ser escolhido com base nos requisitos específicos da aplicação. Por exemplo, o enchimento de grafite é comumente usado para aplicações em altas temperaturas, enquanto o enchimento de PTFE (politetrafluoroetileno) é usado para aplicações onde a resistência química é importante.

4. Juntas de PTFE

As juntas de PTFE são feitas de um fluoropolímero sintético. Eles são conhecidos por sua excelente resistência química, baixo coeficiente de atrito e ampla faixa de temperatura. As juntas de PTFE podem suportar temperaturas de - 328°F a 500°F (- 200°C a 260°C) e são resistentes a quase todos os produtos químicos, incluindo ácidos fortes e álcalis.

No entanto, o PTFE tem uma resistência à compressão relativamente baixa, por isso pode exigir suporte adequado ou um design de flange específico para evitar a extrusão. Eles são comumente usados ​​nas indústrias química, farmacêutica e de processamento de alimentos, onde a pureza e a resistência química são cruciais.

5. Juntas metálicas

As juntas metálicas, como juntas de anel e juntas metálicas planas, são usadas em aplicações de alta pressão e alta temperatura.

• Juntas de junta de anel: As juntas de anel são normalmente feitas de metais macios como cobre, alumínio ou aço inoxidável. Eles são projetados para encaixar em uma ranhura na face do flange e são usados ​​em aplicações onde a pressão pode exceder 10.000 psi. As juntas de anel fornecem uma vedação muito confiável e são comumente usadas na indústria de petróleo e gás para equipamentos de cabeça de poço e tubulações de alta pressão.
• Juntas Metálicas Planas: As juntas metálicas planas são feitas de uma única peça de metal e são utilizadas em aplicações onde estão presentes altas temperaturas e pressões. Eles são frequentemente usados ​​em aplicações de caldeiras e outros sistemas de alta energia.

Ao escolher uma junta para flanges de junta sobreposta, você também precisa considerar o projeto do flange e as condições de operação. Por exemplo, se você estiver usandoFlange de junta sobreposta de aço carbono, o material da junta deve ser compatível com o aço carbono para evitar corrosão. Da mesma forma, paraFlange de tubo de junta sobrepostaeFlange de junta sobreposta Asme B16 5, a junta deve atender aos requisitos do padrão específico do flange.

Além disso, a instalação adequada da junta é crucial. Certifique-se de que as faces do flange estejam limpas e livres de detritos ou danos. A junta deve estar centralizada corretamente na face do flange e os parafusos devem ser apertados uniformemente para garantir uma vedação uniforme.

Se você ainda não tiver certeza de qual junta é mais adequada para sua aplicação de flange de junta sobreposta, não hesite em entrar em contato. Como fornecedor de flanges para juntas sobrepostas, tenho vasta experiência e posso ajudá-lo a fazer a escolha certa. Esteja você trabalhando em um projeto de pequena escala ou em uma grande instalação industrial, posso fornecer os produtos e conselhos certos.

Entre em contato comigo para discutir suas necessidades específicas e vamos iniciar uma conversa sobre compras. Estou aqui para garantir que você obtenha os flanges e juntas de junta sobrepostas de melhor desempenho para sua aplicação.

Referências

• "Manual de Flanges e Juntas Flangeadas" por Bhadeshia, HKDH, e Honeycombe, RWK
• "Manual de tubulação" por Nayyar, RK
• Especificações do fabricante para vários materiais de juntas.
